La bêche périphérique constitue un élément fondamental dans la conception de dallages béton performants et durables. Cette technique de construction, souvent méconnue du grand public mais essentielle pour les professionnels, offre une solution efficace aux problèmes de stabilité structurelle et d’isolation thermique des fondations. En créant un rebord vertical tout autour du dallage, la bêche périphérique améliore considérablement la résistance de l’ouvrage face aux tassements différentiels et aux mouvements du sol, tout en réduisant significativement les ponts thermiques.
Les constructions modernes, qu’il s’agisse de maisons individuelles ou de bâtiments industriels, bénéficient grandement de cette technique qui permet d’éviter de nombreux désordres structurels à long terme. Conforme aux exigences du DTU 13.3, la bêche périphérique représente aujourd’hui un standard de qualité dans le domaine de la construction, particulièrement pour les dallages sur terre-plein.
1. Comprendre la Bêche Périphérique : Définition et Principes

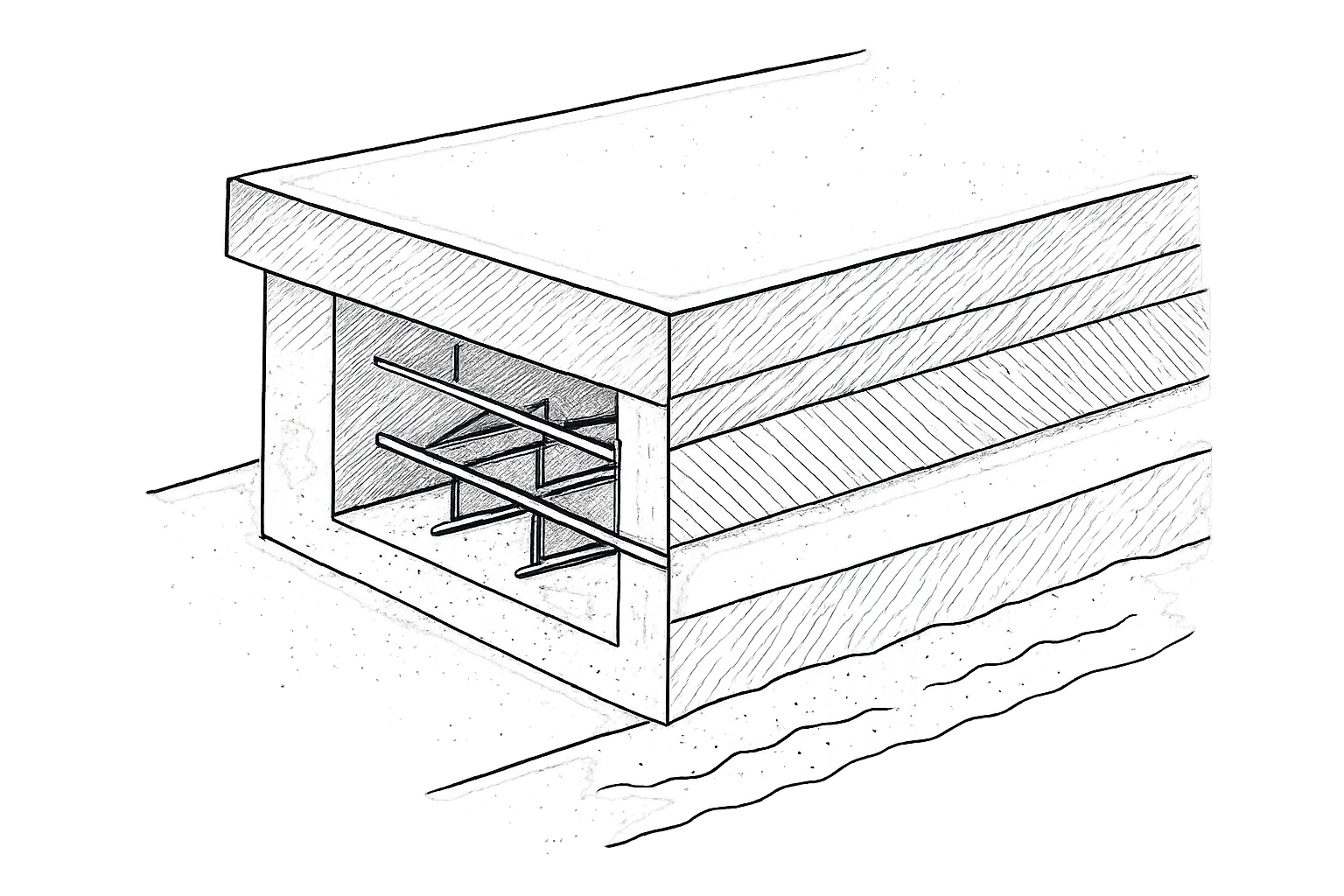

La bêche périphérique est un renforcement vertical réalisé sur le pourtour d’un dallage béton. Concrètement, il s’agit d’un approfondissement du bord du dallage qui crée une sorte de « semelle » verticale tout autour de la dalle. Cette structure en forme de « L » renverse constitue un élément clé pour la répartition des charges et la stabilité globale de l’ouvrage.
Historiquement, les dallages simples posés directement sur le sol présentaient des faiblesses structurelles, notamment en périphérie. L’introduction de la bêche périphérique a révolutionné les techniques de construction en apportant une solution élégante à ces problèmes. Aujourd’hui, elle fait partie intégrante des normes de construction modernes, particulièrement depuis la mise à jour du DTU 13.3 qui encadre strictement la conception et l’exécution des dallages.
2. Fonctionnement Technique et Principes Structurels
Le mécanisme de la bêche périphérique repose sur plusieurs principes de résistance des matériaux et de mécanique des sols. En créant une profondeur supplémentaire sur les bords du dallage, elle augmente considérablement la surface de contact avec le sol et améliore l’ancrage de la structure.
Cette configuration assure une meilleure répartition des charges en périphérie, là où les contraintes sont souvent les plus importantes. Face aux mouvements du sol liés aux variations hydriques ou aux cycles gel/dégel, la bêche périphérique offre une résistance accrue qui limite les risques de fissuration et de déformation du dallage.
En outre, elle interagit avec les autres éléments de fondation comme les longrines ou les semelles filantes, créant un système cohérent qui optimise la stabilité globale de la construction. Cette interaction est particulièrement importante dans le cas des sols argileux ou des terrains présentant des caractéristiques mécaniques variables.
3. Conception et Dimensionnement Optimal
Le dimensionnement d’une bêche périphérique doit respecter plusieurs critères techniques pour garantir son efficacité. Généralement, sa profondeur varie entre 20 et 75 cm, tandis que sa largeur se situe autour de 20 à 30 cm. Ces dimensions doivent être adaptées en fonction des caractéristiques du projet et des conditions du terrain.
Le ferraillage constitue un aspect crucial du dimensionnement. On utilise habituellement des armatures métalliques disposées tant horizontalement que verticalement pour renforcer la structure. Ces armatures doivent être correctement positionnées pour absorber les contraintes mécaniques subies par le dallage.
L’adaptation aux différents types de sols représente également un facteur déterminant. Sur des sols compressibles, la bêche périphérique devra être plus profonde, tandis que sur des sols rocheux, ses dimensions pourront être réduites. Dans les zones soumises à de fortes variations climatiques, les dimensions doivent tenir compte de la profondeur hors gel pour éviter tout désordre lié aux cycles gel/dégel.
4. Matériaux et Mise en Œuvre Professionnelle
La réalisation d’une bêche périphérique efficace commence par le choix d’un béton adapté. On privilégie généralement un béton de classe C25/30 minimum, avec une formulation spécifique selon les conditions d’exposition de l’ouvrage. Pour les projets exigeant une haute performance, des bétons fibrés peuvent être utilisés pour améliorer la résistance à la fissuration.
Les isolants thermiques compatibles avec cette technique incluent principalement les panneaux rigides de polystyrène extrudé (XPS) ou de polyuréthane à haute densité, qui présentent une excellente résistance à la compression et à l’humidité. Ces isolants sont généralement disposés verticalement le long de la bêche pour créer une barrière thermique efficace.
La mise en œuvre se déroule en plusieurs étapes clés :
- Excavation précise de la tranchée périphérique selon les dimensions prévues
- Installation du coffrage périphérique avec intégration des isolants si nécessaire
- Mise en place du ferraillage avec respect des enrobages minimaux
- Coulage du béton en une seule opération avec le reste du dallage
- Cure adaptée du béton pour limiter les risques de fissuration
Une attention particulière doit être portée aux raccords avec les autres éléments de la construction, notamment les murs périphériques et les réseaux enterrés.
5. Avantages Structurels et Performances
La bêche périphérique offre de nombreux avantages qui justifient pleinement son intégration dans les projets de construction :
- Un renforcement significatif de la stabilité du dallage, particulièrement en périphérie où les contraintes sont maximales
- Une protection efficace contre les tassements différentiels qui pourraient affecter la planéité du dallage
- Une résistance accrue aux pressions latérales exercées par le sol, notamment en cas de variations hydriques importantes
- Une durabilité prolongée de l’ouvrage grâce à la limitation des fissurations et des déformations
- Une adaptation optimale aux terrains difficiles ou présentant des caractéristiques variables
Ces avantages structurels se traduisent par une fiabilité à long terme de la construction, réduisant considérablement les risques de pathologies du bâtiment et les coûts de maintenance associés.
6. Performance Thermique et Efficacité Énergétique
Au-delà de ses qualités structurelles, la bêche périphérique contribue significativement à l’amélioration de la performance énergétique des bâtiments. En permettant l’intégration d’une isolation verticale continue, elle réduit considérablement les ponts thermiques périphériques qui constituent souvent des points faibles dans l’enveloppe thermique des constructions.
Comparée à d’autres solutions d’isolation, la bêche périphérique présente l’avantage de traiter efficacement la jonction critique entre le dallage et les murs extérieurs. Cette configuration optimise l’efficacité de l’isolation thermique globale et contribue à la réduction des déperditions énergétiques.
Dans le contexte des exigences croissantes en matière d’efficacité énergétique, cette technique s’inscrit parfaitement dans les stratégies de conception des bâtiments basse consommation (BBC) et répond aux critères de la réglementation thermique en vigueur.
7. Prévention des Pathologies et Protection contre les Désordres
La bêche périphérique joue un rôle préventif majeur contre plusieurs pathologies courantes qui affectent les dallages :
- Elle limite considérablement les remontées capillaires d’humidité en créant une barrière physique efficace
- Elle améliore la résistance aux cycles gel/dégel en maintenant la base du dallage à une profondeur suffisante
- Elle prévient les fissurations périphériques dues aux mouvements différentiels entre le dallage et le sol
- Elle réduit les déformations structurelles liées aux variations dimensionnelles du béton
Cette action préventive s’avère particulièrement précieuse dans les zones à fort risque géotechnique ou climatique, où les dallages traditionnels seraient susceptibles de présenter des désordres prématurés.
8. Applications Spécifiques selon les Types de Constructions
La bêche périphérique s’adapte à divers contextes de construction, chacun présentant des spécificités techniques :
Maisons Individuelles et Petit Collectif
Dans ce contexte, la bêche périphérique offre une solution économique et efficace pour garantir la durabilité du dallage. Elle permet notamment de s’adapter aux contraintes des terrains en pente ou présentant des variations de niveau. Pour les constructions légères, une bêche de dimensions modérées (30-40 cm de profondeur) suffit généralement à assurer la stabilité requise.
Bâtiments Industriels et Commerciaux
Pour ces structures soumises à des charges importantes, la bêche périphérique doit être dimensionnée avec une attention particulière. Les dimensions sont généralement plus importantes (50-75 cm de profondeur) et le ferraillage renforcé. Cette configuration permet de répondre aux exigences des dallages industriels qui doivent supporter des charges dynamiques et statiques conséquentes.
Rénovation et Renforcement
Dans le cadre de la rénovation de bâtiments existants, la création d’une bêche périphérique peut s’avérer être une solution efficace pour renforcer un dallage défaillant. Cette intervention, bien que techniquement plus complexe qu’en construction neuve, permet souvent d’éviter le remplacement complet du dallage.
9. Conformité avec le Cadre Réglementaire et Normatif
La conception et la réalisation des bêches périphériques sont strictement encadrées par plusieurs documents techniques de référence, au premier rang desquels figure le DTU 13.3 (Document Technique Unifié) relatif aux dallages. Ce document détaille les exigences techniques à respecter en termes de dimensionnement, d’armatures et de mise en œuvre.
D’autres références normatives complètent ce cadre réglementaire, notamment :
- La norme NF EN 206/CN qui définit les caractéristiques des bétons à utiliser
- Les Eurocodes 2 (calcul des structures en béton) et 7 (calcul géotechnique) qui fournissent les méthodes de dimensionnement
- Les Avis Techniques spécifiques aux produits d’isolation utilisés en périphérie
Les évolutions récentes de ces réglementations tendent vers un renforcement des exigences, notamment en matière de performance thermique et de résistance aux aléas climatiques. Le respect scrupuleux de ce cadre normatif conditionne l’obtention des garanties constructeur et l’assurabilité de l’ouvrage.
10. Analyse Économique et Retour sur Investissement
L’intégration d’une bêche périphérique représente un investissement supplémentaire à court terme, généralement estimé entre 5% et 10% du coût total du dallage. Ce surcoût s’explique par le volume de béton supplémentaire, le ferraillage additionnel et le temps de main-d’œuvre nécessaire à sa réalisation.
Cependant, l’analyse économique à long terme démontre clairement la rentabilité de cet investissement :
- Réduction significative des coûts de maintenance liés aux pathologies évitées
- Économies substantielles sur les consommations énergétiques grâce à l’amélioration de l’isolation périphérique
- Augmentation de la valeur patrimoniale du bâtiment, particulièrement appréciable lors d’une revente
- Diminution des primes d’assurance grâce à la réduction des risques de sinistres
Le retour sur investissement intervient généralement entre 5 et 10 ans, selon les caractéristiques du projet et les conditions climatiques locales.
11. Retours d’Expérience et Études de Cas
Les retours d’expérience des professionnels du secteur confirment l’efficacité de cette technique. Par exemple, une étude menée sur un ensemble de maisons individuelles dans une zone argileuse a démontré que, après 15 ans, les constructions dotées de bêches périphériques présentaient 75% moins de désordres liés aux mouvements de sol que celles qui en étaient dépourvues.
Dans le secteur industriel, le cas d’un entrepôt logistique de 5000 m² illustre parfaitement les bénéfices à long terme. Malgré un surcoût initial de 3% pour l’intégration de bêches périphériques renforcées, le bâtiment n’a nécessité aucune intervention de réparation sur son dallage après 12 ans d’exploitation intensive, contrairement aux constructions similaires de la même zone qui ont dû faire face à des réparations coûteuses.
12. Innovations et Perspectives d’Évolution
Le domaine des bêches périphériques connaît plusieurs innovations significatives qui améliorent encore leurs performances :
- Développement de coffrages modulaires spécifiques qui facilitent et accélèrent la mise en œuvre
- Introduction de bétons autoplaçants haute performance qui garantissent un remplissage optimal des coffrages complexes
- Utilisation de fibres synthétiques avancées qui renforcent la résistance à la fissuration du béton
- Intégration d’isolants nouvelle génération à très haute performance thermique et mécanique
Les tendances futures s’orientent vers une intégration encore plus poussée de la bêche périphérique dans les systèmes constructifs écologiques, avec notamment l’utilisation de bétons bas carbone et d’isolants biosourcés compatibles avec les exigences techniques de cette application.
13. Conclusion et Recommandations Pratiques
La bêche périphérique représente un élément technique majeur dans la conception des dallages modernes. Son intégration, loin d’être un simple détail constructif, constitue une démarche préventive essentielle qui garantit la durabilité et la performance de l’ouvrage.
Pour les maîtres d’ouvrage, qu’il s’agisse de particuliers ou de professionnels, l’investissement dans une bêche périphérique correctement dimensionnée et mise en œuvre représente une assurance qualité à long terme. Cette technique, bien qu’impliquant un surcoût initial modéré, offre un retour sur investissement rapide et tangible.
Pour les professionnels du bâtiment, la maîtrise de cette technique constitue un argument commercial différenciant qui témoigne d’un engagement vers la qualité et la pérennité des constructions. L’attention portée aux détails d’exécution, particulièrement aux jonctions avec les autres éléments constructifs, déterminera la performance finale du système.
FAQ sur les Bêches Périphériques pour Dallage
Quelle est la différence entre une bêche périphérique et un hérisson ?
La bêche périphérique est un approfondissement vertical du dallage sur son pourtour, tandis que le hérisson est une couche de matériaux granulaires (généralement des pierres concassées) placée sous l’ensemble du dallage pour assurer le drainage et la répartition des charges. Ces deux éléments sont complémentaires mais remplissent des fonctions différentes dans la structure du dallage.
La bêche périphérique est-elle obligatoire pour tous les types de dallage ?
Selon le DTU 13.3, la bêche périphérique est obligatoire pour les dallages sur terre-plein dans certaines configurations, notamment en fonction du type de sol et des charges prévues. Elle est particulièrement recommandée pour les sols sensibles aux variations hydriques et dans les zones de gel. Pour les dallages industriels soumis à des charges importantes, elle devient pratiquement incontournable.
Peut-on réaliser une bêche périphérique sur un dallage existant ?
Il est techniquement possible de créer une bêche périphérique sur un dallage existant, mais l’opération est complexe et coûteuse. Elle nécessite de découper le bord du dallage, de creuser sous sa périphérie, puis de couler le béton de la bêche en assurant une liaison efficace avec le dallage existant. Cette solution est généralement réservée aux cas de rénovation lourde où des problèmes structurels importants ont été identifiés.
Quelle profondeur minimale doit avoir une bêche périphérique ?
La profondeur minimale d’une bêche périphérique dépend de plusieurs facteurs, notamment le type de sol, les charges appliquées et les conditions climatiques locales. Selon les recommandations du CSTB (Centre Scientifique et Technique du Bâtiment), une profondeur minimale de 30 cm est généralement requise pour les applications résidentielles standards. Pour les zones de gel important ou les sols très sensibles, cette profondeur peut atteindre 60 à 75 cm.
Quel type d’isolation est recommandé avec une bêche périphérique ?
Pour l’isolation verticale associée à une bêche périphérique, les panneaux rigides de polystyrène extrudé (XPS) ou de polyuréthane à haute densité sont les plus recommandés en raison de leur résistance à l’humidité et à la compression. Ces matériaux doivent présenter une résistance thermique adaptée aux exigences de la réglementation thermique en vigueur et être spécifiquement conçus pour une utilisation en contact avec le sol.
Comment dimensionner le ferraillage d’une bêche périphérique ?
Le ferraillage d’une bêche périphérique doit être calculé selon les règles de l’Eurocode 2 et les spécifications du DTU 13.3. Pour une application résidentielle standard, on prévoit généralement un minimum de 4 barres horizontales (2 en partie haute et 2 en partie basse) de diamètre 10 mm, complétées par des cadres verticaux espacés de 25 à 30 cm. Pour des applications plus exigeantes, un calcul spécifique par un bureau d’études structures est nécessaire.
