Ferraillage pour Linteau de 4m : Guide Complet des Armatures et Dimensions

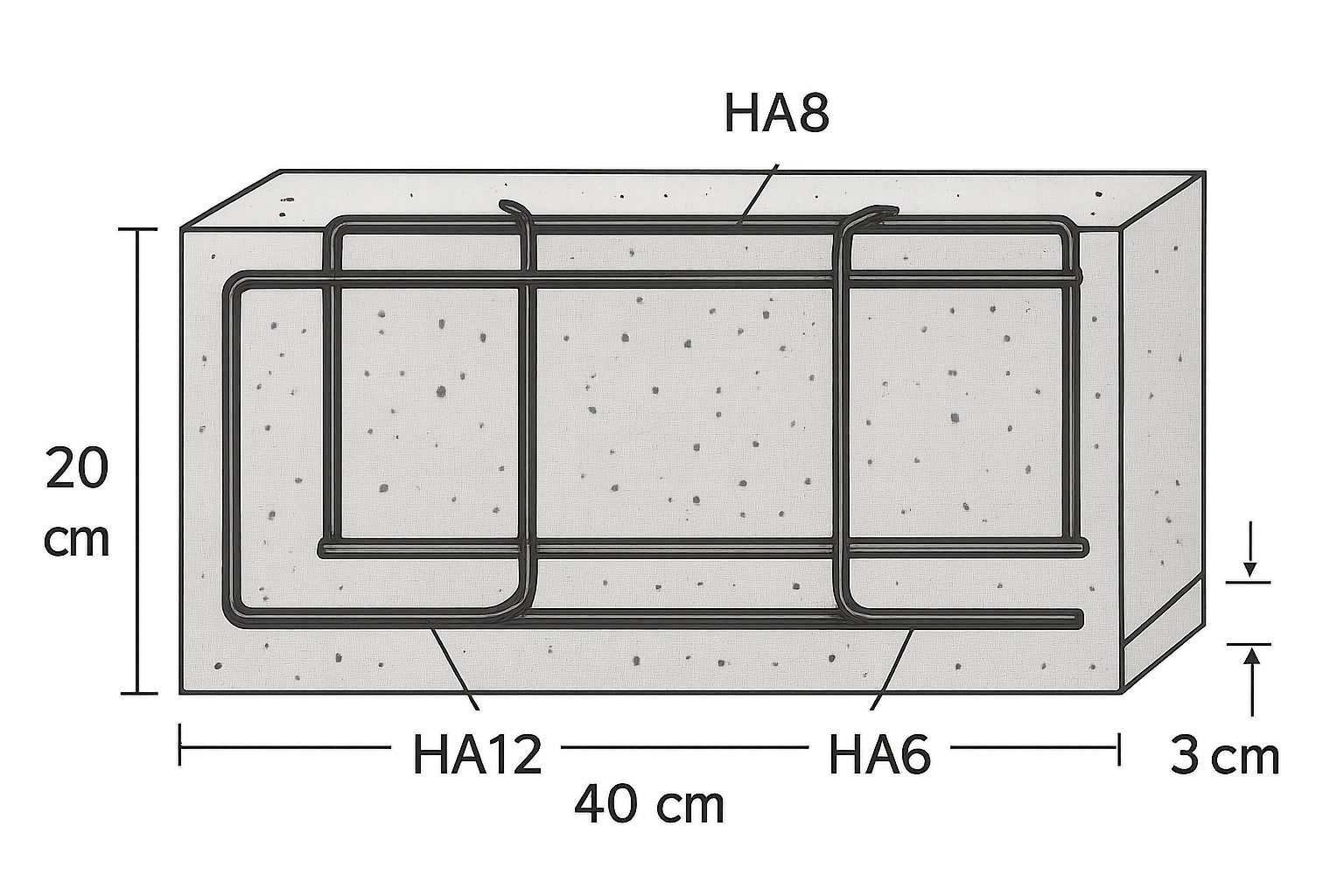

Pour réaliser un linteau de 4 mètres, vous aurez besoin d’un ferraillage robuste composé de barres de diamètre 15 à 20mm, disposées en 4 à 8 barres longitudinales dans la partie inférieure, avec des cadres d’étriers de 8mm espacés de 15 à 20cm. La hauteur recommandée est d’environ 40 à 50cm (suivant la règle du 1/10ème de la portée), et la largeur doit correspondre à l’épaisseur du mur porteur. Un béton de classe C25/30 avec un enrobage minimal de 3cm assurera la durabilité de l’ouvrage.

Introduction

Se lancer dans la réalisation d’un linteau de grande portée comme 4 mètres n’est pas une mince affaire. Cette pièce maîtresse de votre construction doit supporter des charges considérables tout en assurant l’intégrité de votre structure. Un ferraillage bien conçu est la colonne vertébrale de ce projet.

Dans ce guide, je vais partager mon expérience pratique pour vous aider à comprendre les principes fondamentaux et les détails techniques essentiels. Chaque millimètre compte dans ce type d’ouvrage, et les erreurs peuvent avoir des conséquences structurelles graves.

1. Principes fondamentaux du ferraillage pour grands linteaux

Un linteau de 4 mètres n’est pas un simple élément décoratif. Il joue un rôle crucial dans la transmission des charges du bâtiment aux appuis. À cette portée, les contraintes mécaniques deviennent significatives :

• La flexion est particulièrement importante au centre de la portée
• Le cisaillement se concentre près des appuis
• La flèche (déformation verticale) doit être contrôlée pour éviter les fissures

À 4 mètres, nous sommes dans une zone critique où le dimensionnement amateur standard ne suffit plus. Cette portée nécessite une approche plus rigoureuse pour garantir la sécurité structurelle.

2. Dimensionnement optimal du linteau

Hauteur recommandée

Pour un linteau efficace, la règle pratique du 1/10ème de la portée est un excellent point de départ. Pour 4 mètres :

• Hauteur minimale conseillée : 40cm (1/10 de 4m)
• Hauteur optimale : 45-50cm pour plus de sécurité

Cette hauteur n’est pas excessive – elle est nécessaire pour créer un bras de levier interne suffisant entre les armatures tendues et comprimées, optimisant ainsi la résistance à la flexion.

Largeur du linteau

La largeur doit s’adapter à la structure existante :

• Pour des murs en briques : 11-12cm minimum
• Pour des murs en parpaings standard : 20cm
• Pour des murs porteurs plus épais : adapter à l’épaisseur totale

N’hésitez pas à élargir le linteau si les charges sont importantes – le surcoût en matériaux est négligeable face à la sécurité apportée.

Débord sur appuis

Les extrémités du linteau doivent reposer correctement sur les supports :

• Longueur d’ancrage minimale : 20cm de chaque côté
• Ancrage optimal : 25-30cm pour répartir efficacement les charges

Cela signifie que votre linteau aura une longueur totale de 4m + 2×(20 à 30cm), soit 4,40m à 4,60m. Ce n’est pas négociable – un ancrage insuffisant peut causer un effondrement structurel.

3. Choix des armatures principales

Barres longitudinales inférieures (zone tendue)

C’est le cœur de votre ferraillage, situé dans la zone qui subit des tractions :

• Diamètre recommandé : 16 à 20mm (HA16 ou HA20)
• Nombre de barres :
  • Charges modérées : 4 barres HA16
  • Charges importantes : 5-6 barres HA16 ou 4 barres HA20
  • Charges très importantes : 6-8 barres HA20
• Disposition : En deux lits (rangées) si nécessaire, avec un espacement horizontal d’environ 5cm

Ces barres doivent être parfaitement droites et s’étendre sur toute la longueur du linteau, avec un façonnage en retour (crosse) aux extrémités pour améliorer l’ancrage.

Armatures supérieures

Souvent négligées, elles sont pourtant essentielles :

• Rôle : Résister aux moments négatifs sur appuis et contrôler la fissuration
• Diamètre et nombre : Généralement 2-3 barres de diamètre inférieur aux barres principales (HA12 ou HA14)
• Disposition : Sur toute la longueur ou au minimum sur le tiers de la portée à partir de chaque appui

Calcul pratique de la section d’acier nécessaire

Pour un bricoleur averti, voici une formule simplifiée pour estimer la section d’acier nécessaire :

Section d’acier (cm²) ≈ (Charge totale (kN) × Portée (m)) / (3,5 × hauteur utile (m))

Exemple pour un linteau supportant une charge de 30kN/m (assez typique pour un mur en étage) :

• Charge totale = 30 × 4 = 120 kN
• Hauteur utile = 0,45m (pour un linteau de 50cm)
• Section ≈ (120 × 4) / (3,5 × 0,45) ≈ 30,5 cm²

Ce qui correspond approximativement à 6 barres HA25 ou 10 barres HA20.

4. Armatures secondaires essentielles

Cadres (étriers)

Ces éléments en forme de rectangle ou de U assurent la résistance au cisaillement :

• Diamètre recommandé : 8mm (HA8) pour cette portée
• Espacement optimal :
  • Sur les appuis et jusqu’à 1m de chaque extrémité : 15cm
  • En partie centrale : 20cm
• Façonnage : Bien refermer les cadres avec un crochet à 135° pour une efficacité maximale

N’économisez pas sur les cadres – ils sont essentiels pour éviter la rupture par cisaillement, qui peut être brutale et sans signe avant-coureur.

Épingles et renforts additionnels

Pour les linteaux larges (>20cm) :

• Épingles : Ajoutez des barres HA8 en forme de U renversé pour lier les armatures supérieures et inférieures
• Fréquence : Une épingle tous les deux cadres

Ces pièces apparemment secondaires améliorent considérablement la cohésion du ferraillage et la résistance globale.

Disposition en treillis vs en poutre

Deux approches sont possibles :

• Disposition en poutre : Les armatures sont concentrées en haut et en bas, idéal pour maximiser le bras de levier interne et pour les linteaux hauts
• Disposition en treillis : Les armatures principales sont inclinées entre les zones tendues et comprimées, adaptée aux linteaux moins hauts mais nécessitant un savoir-faire plus avancé

Pour un autoconstructeur, la disposition en poutre reste la plus sûre et la plus facile à réaliser correctement.

5. Béton et mise en œuvre

Qualité du béton adaptée

Le béton doit être à la hauteur de vos armatures :

• Classe de résistance recommandée : C25/30 minimum (résistance caractéristique de 25 MPa)
• Dosage pour autoconstructeurs : 350kg de ciment par m³, avec un rapport eau/ciment ≤ 0,55
• Granulométrie : Granulats 0/20mm maximum pour une bonne mise en place

N’utilisez pas de béton « de propreté » ou sous-dosé – la résistance du linteau en dépend directement.

Enrobage des armatures

Protection indispensable contre la corrosion :

• Épaisseur minimale : 3cm sur toutes les faces
• Cales d’espacement : Utilisez des cales en plastique ou en mortier, jamais des cailloux ou morceaux de bois

Un enrobage insuffisant compromet la durabilité de l’ouvrage et sa résistance au feu.

Technique de coulage

Une mise en œuvre soignée est essentielle :

• Vibration : Indispensable pour éliminer les bulles d’air et assurer une bonne adhérence acier-béton
• Coulage : Par couches de 20-25cm maximum, en vibrant entre chaque couche
• Précautions : Évitez de déplacer les armatures pendant le coulage et la vibration

6. Étapes pratiques de réalisation

Préparation du coffrage

Un coffrage robuste est indispensable pour cette portée :

• Matériaux : Panneaux de contreplaqué CTBX 18mm minimum, renforcés par des bastaings de 50×150mm
• Étaiement : Étais tous les 50cm au maximum, avec une traverse continue sous le coffrage
• Contre-flèche : Prévoir 1 à 2cm de contre-flèche au centre pour compenser le fluage

Un étaiement insuffisant entraînera un affaissement du coffrage pendant le coulage, compromettant gravement la géométrie et la résistance du linteau.

Assemblage de la cage d’armature

Travaillez méthodiquement :

1. Disposez les barres inférieures sur des supports
2. Attachez les cadres en commençant par une extrémité, en respectant l’espacement prévu
3. Placez et attachez les barres supérieures
4. Vérifiez les dimensions et l’équerrage de l’ensemble
5. Ajoutez les épingles si nécessaire

Utilisez du fil recuit de qualité pour les ligatures, en croisant le fil en « 8 » pour une bonne tenue.

Mise en place et vérifications finales

Avant le coulage :

• Positionnez la cage dans le coffrage sur des cales d’espacement
• Vérifiez l’enrobage sur toutes les faces
• Contrôlez la solidité des ligatures
• Assurez-vous que rien ne bougera pendant le coulage

Prenez des photos détaillées avant fermeture du coffrage – elles pourront être utiles pour résoudre d’éventuels problèmes futurs.

7. Cas particuliers et adaptations

Linteau en retombée de dalle

Si votre linteau fait partie d’un ensemble incluant une dalle supérieure :

• Assurez la continuité des armatures entre la dalle et le linteau
• Renforcez la jonction avec des épingles supplémentaires
• Coordonnez le coulage pour obtenir une structure monolithique

Solutions pour charges exceptionnellement lourdes

Pour des charges très importantes (mur épais à l’étage, charpente lourde) :

• Augmentez la hauteur jusqu’à 60-70cm si possible
• Envisagez une structure mixte acier-béton avec profilés IPN noyés
• Consultez un ingénieur structure pour validation

Linteaux préfabriqués vs coulés sur place

À cette portée, les avantages des linteaux coulés sur place sont nets :

• Meilleure adaptation aux dimensions exactes
• Monolithisme avec la structure environnante
• Capacité à supporter des charges plus importantes

Les éléments préfabriqués sont rarement disponibles en 4m et seraient extrêmement lourds à manipuler.

8. Erreurs courantes à éviter

Méfiez-vous particulièrement de ces pièges classiques :

• Sous-dimensionnement des armatures : « Ça tiendra » n’est pas un calcul de structure
• Mauvais positionnement des barres principales : Les barres inférieures doivent être au plus bas (avec l’enrobage réglementaire)
• Cadres trop espacés : Ils sont essentiels près des appuis
• Étaiement insuffisant : Un affaissement pendant la prise compromet toute la résistance
• Décoffrage trop précoce : Attendez minimum 28 jours pour les charges importantes

Conclusion

Réaliser un linteau de 4 mètres est un défi sérieux mais parfaitement réalisable pour un autoconstructeur rigoureux. Les points clés à retenir sont :

• Ne lésinez pas sur les dimensions (hauteur 40-50cm minimum)
• Utilisez des armatures généreuses (4-8 barres de HA16-HA20 en partie inférieure)
• Soignez les cadres et leur espacement (HA8 tous les 15-20cm)
• Utilisez un béton de qualité (C25/30)
• Prévoyez un coffrage et un étaiement robustes

Si vous avez le moindre doute, n’hésitez pas à faire valider vos plans par un professionnel. Le coût d’une consultation est négligeable face aux risques potentiels.

Accordez au béton le temps nécessaire pour développer sa résistance avant mise en charge (minimum 28 jours), et vous obtiendrez un ouvrage solide qui traversera les décennies.

FAQ sur le Ferraillage des Linteaux de 4 mètres

Quelle hauteur minimale pour un linteau de 4 mètres ?

Pour un linteau de 4 mètres, la hauteur minimale recommandée est de 40cm (en suivant la règle du 1/10ème de la portée). Une hauteur de 45-50cm est toutefois plus sécurisante et permettra d’utiliser moins d’armatures longitudinales.

Combien de temps attendre avant d’enlever le coffrage d’un linteau de 4m ?

Pour un linteau de cette portée, il faut attendre au minimum 21 jours avant de retirer les étais et le coffrage latéral. Gardez toutefois un étaiement central jusqu’à 28 jours si le linteau doit supporter des charges importantes.

Peut-on réaliser un linteau de 4m en parpaings U ?

Techniquement c’est possible, mais ce n’est pas recommandé pour cette portée. Les parpaings U standard ont une hauteur limitée (20-25cm) insuffisante pour créer un bras de levier interne optimal. Si vous optez pour cette solution, prévoyez une hauteur de deux parpaings U superposés et un ferraillage très renforcé.

Quelle section d’acier pour un linteau de 4m supportant un étage ?

Pour un linteau supportant un étage complet (mur + plancher), prévoyez environ 25-35 cm² de section d’acier en partie inférieure, soit par exemple 8 barres HA20 (25,1 cm²) ou 6 barres HA25 (29,5 cm²). Cette estimation doit être ajustée selon les charges spécifiques de votre projet.

Faut-il prévoir une contre-flèche pour un linteau de 4m ?

Oui, il est fortement recommandé de prévoir une contre-flèche d’environ 1 à 2cm au centre du coffrage. Cette légère courbure vers le haut compensera le fluage naturel du béton dans le temps et évitera l’apparition d’une flèche visible après plusieurs années.
